機(jī)械密封是轉(zhuǎn)子泵中非常重要的一個(gè)零部件，青島羅德轉(zhuǎn)子泵售后部門在為客戶服務(wù)時(shí)，也遇到了很多棘手的問題，在初期轉(zhuǎn)子泵選型過程中，充分的了解客戶工況非常重要。下面，主要就幾個(gè)可能出現(xiàn)的現(xiàn)象做一下分析。更多機(jī)械密封問題交流歡迎撥打免費(fèi)熱線400-800-5717。

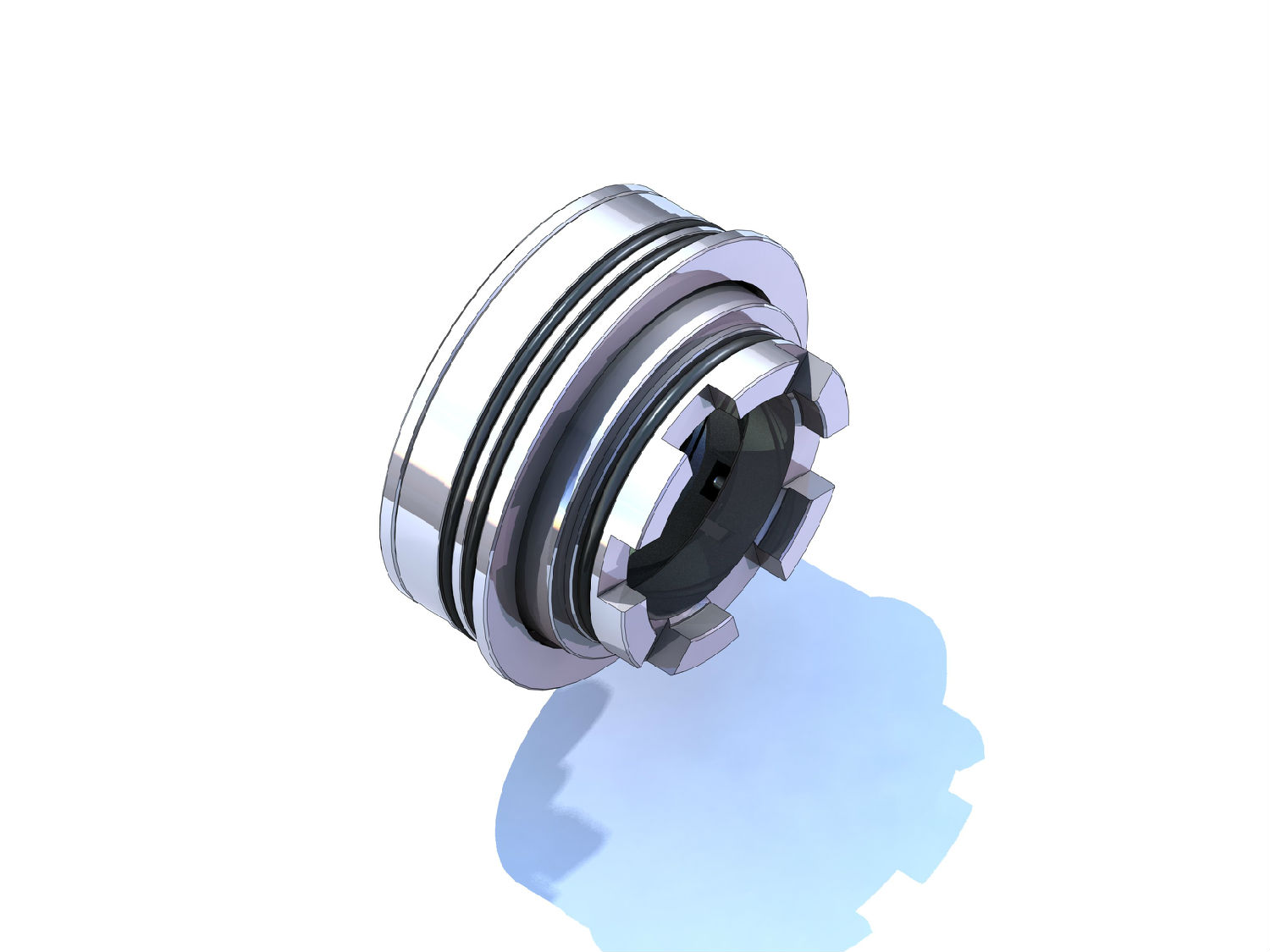

1．安裝靜試時(shí)泄漏

機(jī)械密封安裝調(diào)試好后，一般要進(jìn)行靜試，觀察泄漏量。如泄漏量較小，多為動環(huán)或靜環(huán)密封圈存在問題；泄漏量較大時(shí)，則表明動、靜環(huán)摩擦副間存在問題。在初步觀察泄漏量、判斷泄漏部位的基礎(chǔ)上，再手動盤車觀察，若泄漏量無明顯變化則靜、動環(huán)密封圈有問題；如盤車時(shí)泄漏量有明顯變化則可斷定是動、靜環(huán)摩擦副存在問題；如泄漏介質(zhì)沿軸向噴射，則動環(huán)密封圈存在問題居多，泄漏介質(zhì)向四周噴射或從水冷卻孔中漏出，則多為靜環(huán)密封圈失效。

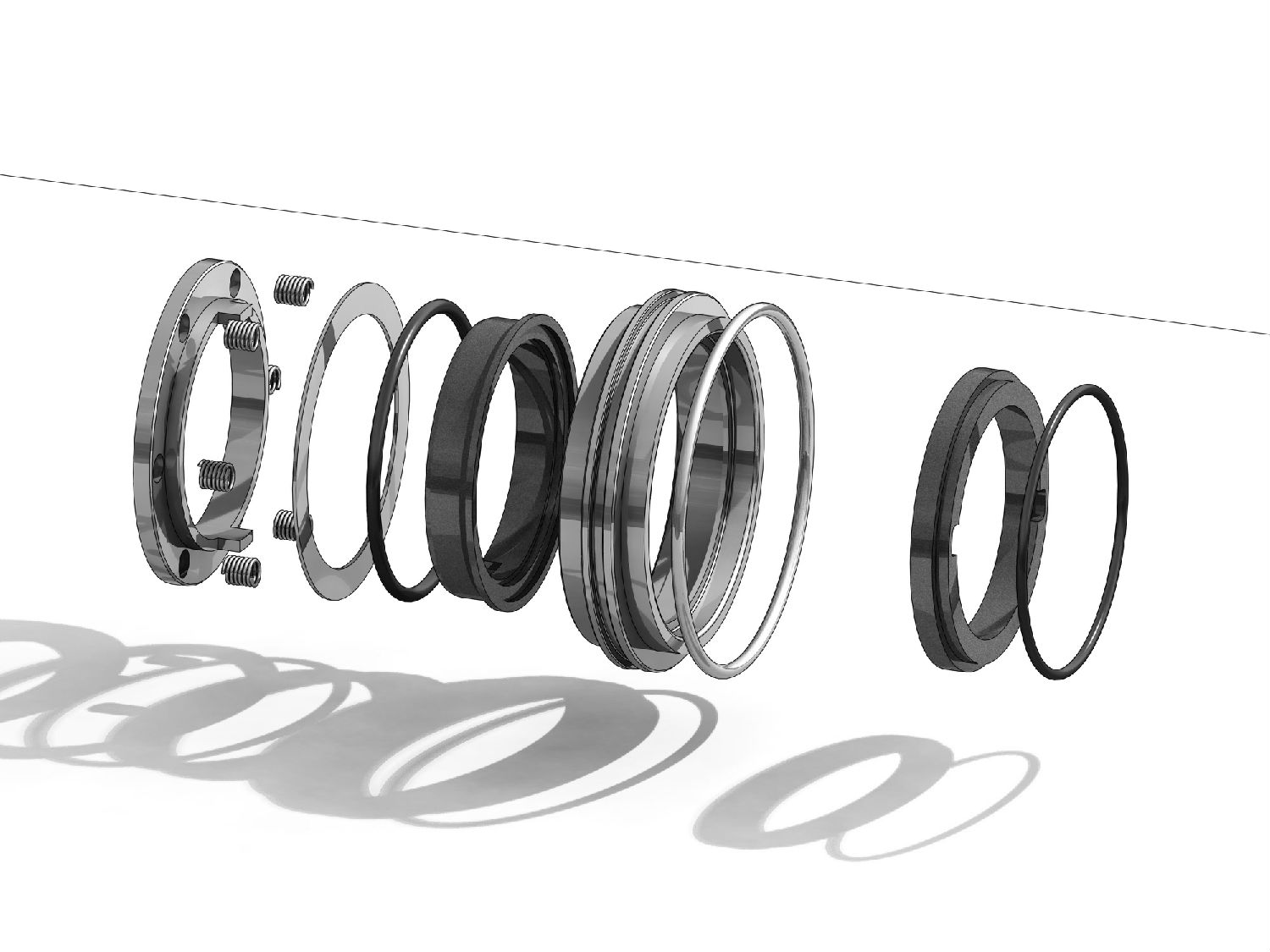

2．試運(yùn)轉(zhuǎn)時(shí)出現(xiàn)的泄漏。

泵用機(jī)械密封經(jīng)過靜試后，運(yùn)轉(zhuǎn)時(shí)高速旋轉(zhuǎn)產(chǎn)生的離心力，會抑制介質(zhì)的泄漏。因此，試運(yùn)轉(zhuǎn)時(shí)機(jī)械密封泄漏在排除軸間及端蓋密封失效后，基本上都是由于動、靜環(huán)摩擦副受破壞所致。引起摩擦副密封失效的因素主要有：

（l）操作中，因抽空、氣蝕、憋壓等異?，F(xiàn)象，引起較大的軸向力，使動、靜環(huán)接觸面分離；

（2）對安裝機(jī)械密封時(shí)壓縮量過大，導(dǎo)致摩擦副端面嚴(yán)重磨損、擦傷；

（3）動環(huán)密封圈過緊，彈簧無法調(diào)整動環(huán)的軸向浮動量；

（4）靜環(huán)密封圈過松，當(dāng)動環(huán)軸向浮動時(shí)，靜環(huán)脫離靜環(huán)座；

（5）工作介質(zhì)中有顆粒狀物質(zhì)，運(yùn)轉(zhuǎn)中進(jìn)人摩擦副，探傷動、靜環(huán)密封端面；

（6）設(shè)計(jì)選型有誤，密封端面比壓偏低或密封材質(zhì)冷縮性較大等。

3. 由于腐蝕而引起的機(jī)械密封失效：

a）密封面點(diǎn)蝕，甚至穿透。

b）由于碳化鎢環(huán)與不銹鋼座等焊接，使用中不銹鋼座易產(chǎn)生晶間腐蝕；

c）焊接金屬波紋管、彈簧等在應(yīng)力與介質(zhì)腐蝕的共同作用下易發(fā)生破裂。

4.  由于高溫效應(yīng)而產(chǎn)生的機(jī)械密封失效：

a）熱裂是高溫油泵，如油渣泵、回?zé)捰捅?、常減壓塔底泵等最常見的失效

現(xiàn)象。在密封面處由于干摩擦、冷卻水突然中斷，雜質(zhì)進(jìn)入密封面、抽空等情況下，都會導(dǎo)致環(huán)面出現(xiàn)徑向裂紋；

b）石墨炭化是使用碳—石墨環(huán)時(shí)密封失效的主要原因之一。由于在使用中，如果石墨環(huán)一旦超過許用溫度（一般在-105～250℃）時(shí)，其表面會析出樹脂，摩擦面附近樹脂會發(fā)生炭化，當(dāng)有粘結(jié)劑時(shí)，會發(fā)泡軟化，使密封面泄漏增加，密封失效；

c）輔助密封件（如氟橡膠、乙丙橡膠、全橡膠）在超過許用溫度后，將會迅速老化、龜裂、變硬失彈?，F(xiàn)在所使用的柔性石墨耐高溫、耐腐蝕性較好，但其回彈性差。而且易脆裂，安裝時(shí)容易損壞。

集大成，非凡品，不斷創(chuàng)新，追求卓越，為客戶提供全面細(xì)致周到的服務(wù)是青島羅德始終秉承的理念，我們以高標(biāo)準(zhǔn)的質(zhì)量、完善的服務(wù)體系贏得客戶，提升市場份額，成為國內(nèi)第一凸輪轉(zhuǎn)子泵品牌是我們的目標(biāo)。轉(zhuǎn)子泵訂做咨詢熱線400-800-5717.
